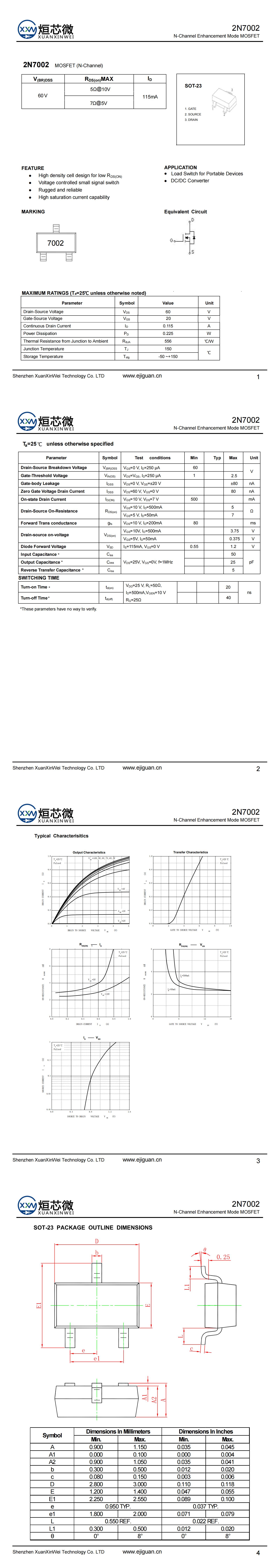

2N7002 SOT-23封裝參數：點擊查看
2N7002場效應管參數具體如下：
封裝類型：SOT-23
極性：NPN
極性：NPN
漏極電流：115mA
功率耗散：0.225W
反向傳輸電容Crss：5pF
柵極源極擊穿電壓：±20V
擊穿電壓：60V
存儲溫度：-55℃~+150℃
引腳數：3Pin
高度：1.15mm
長x寬/尺寸：2.90 x 1.30mm
導通電阻ID=500mA,VGS=10V：Typ Ω Max 7Ω
導通電阻ID=50mA,VGS=5V：Typ Ω Max 7Ω
工作溫度：-55℃~+150℃
安裝類型：SMT
二、作用與應用
2N7002場效應管的核心作用是作為電子開關使用。在電路中，它通過控制柵極電壓來調節漏源路徑上的電流流動，實現對負載的精確控制。由于其出色的電氣性能，2N7002廣泛應用于以下領域：
電源管理：2N7002可用于開關電源的開關控制部分，提高電源轉換效率。
信號放大：在信號放大電路中，2N7002通過其高性能和可調控的電流特性，實現對信號的精準放大。
電機驅動：適用于低電壓、低電流的小型伺服電機控制或功率MOSFET門驅動器。
邏輯電路：2N7002可用于實現數字邏輯功能，如與、或、非等邏輯門。
負載驅動：2N7002可用于驅動小功率負載，如繼電器、LED等。
三、SOT-23封裝特點
2N7002采用SOT-23封裝，這是一種小型表面貼裝封裝，具有以下特點：
尺寸：2.90 x 1.30mm，適合高密度PCB布局。
高度：1.15mm，適用于空間受限的應用。
引腳數：3Pin，便于電路連接和集成。
安裝類型：SMT，適合自動化表面貼裝生產線。
SOT-23封裝因其小尺寸和高密度集成而適用于高密度PCB布局，同時保持了良好的熱性能和電氣性能。這種封裝方式使得2N7002非常適合用于空間受限的應用，如智能手機、筆記本電腦和其他便攜式設備。
2N7002場效應管/SOT-23封裝尺寸：
2N7002場效應管SOT-23-3L封裝尺寸：
