1.三極管的構成以及封裝

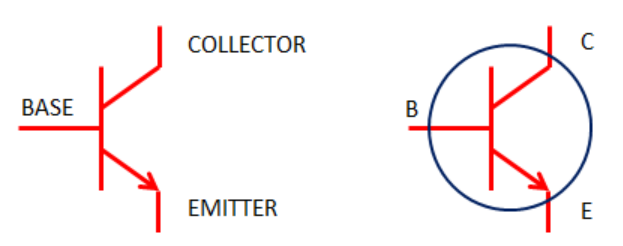

相信大家都了解過三極管，NPN晶體管其實就是具有兩種N型材料（或負載流子），而只有一種P型材料（或正載流子）的雙極結型晶體管的名稱，NPN 晶體管使用下面的示意圖符號。NPN 晶體管有兩種 N 型材料夾著 P 型材料，在N型材料中，負電荷占優勢，而在P型材料中正電荷占優勢。

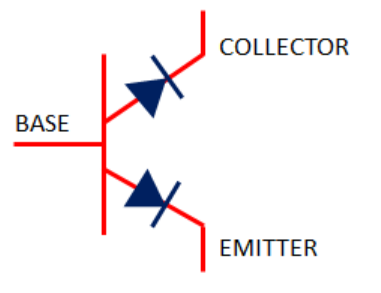

NPN晶體管可以看作是兩個陽極連接的二極管，如下圖。對于二極管，陽極基本上是正極，而陰極是負極，NPN晶體管有兩個連接陽極的二極管，因為P型材料夾在兩個N型材料之間。

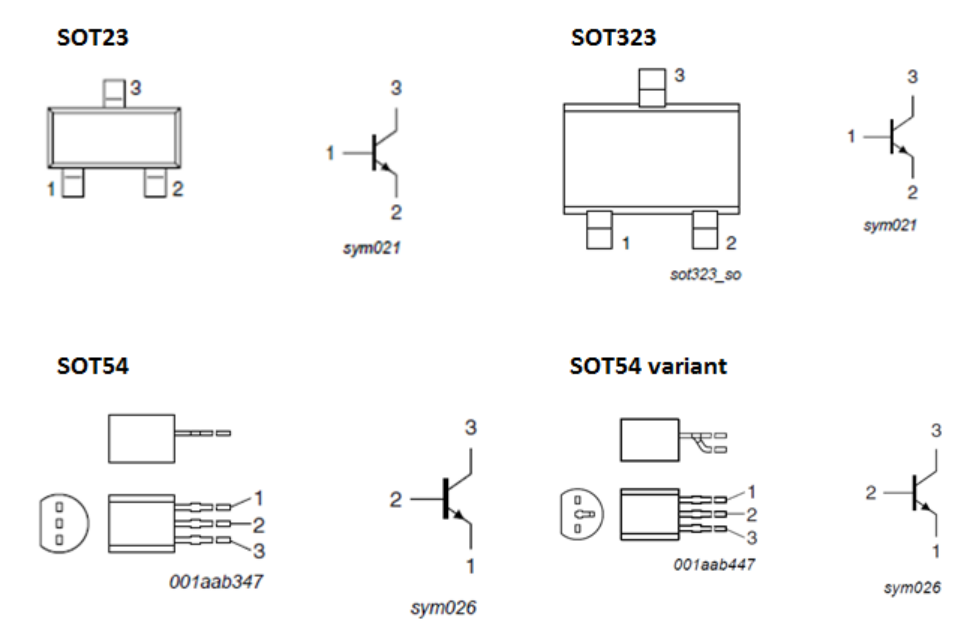

現在 NPN 晶體管有多種封裝形式，例如目前應用比較多的小功率NPN晶體管BC817有以下幾種封裝。
2.NPN晶體管原理
雙極結型晶體管是一種電流控制器件，這意味著，它需要一個電流流向它的基極，它才能按預期正常運行。使晶體管工作的不是施加在基極上的電壓電平，而是流向基極的電流量。明白了這個屬性，現在很明顯，我們需要一個與基極串聯的電阻器來設置流過基極的電流水平。實際上，在處理 NPN 晶體管電路時，我們需要記住兩件事：
a.使三極管導通
b.設置器件的工作模式

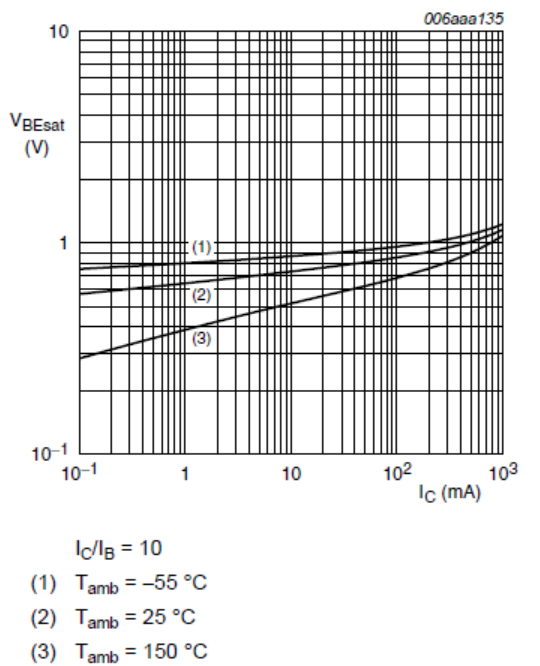

要開啟晶體管，必須克服基極-發射極結電壓?？朔浣Y(jié)電壓（VBE）所需的電壓與二極管壓降相同，一般是0.7V左右。在實際應用中，VBE 必須以所用晶體管的規格書為準。例如 NXP 半導體的 BC817-25，VBEsat 隨溫度和集電極電流而變化，見下圖。
在通常的應用中，施加到基極的電壓總是比 VBEsat 高得多，因此 VBEsat受溫度影響產生的變化可能不是問題。但是，如果不適當考慮 VBE 的變化，有時候?qū)⑽＜熬w管的工作，因為在有源區工作時，基極電流會發生變化，然后集電極電流也會發生變化。一旦克服了 VBE，三極管就會成為電流控制設備。只要工作在放大區，集電極電流的大小很大程度上取決于基極電流的大小。NPN晶體管的基極和集電極電流與β（β）有關。一旦 NPN 晶體管導通，就可以設置其工作模式是放大器還是開關。這些取決于基極電流的大小。
Beta = I C / I B
