什么是穩壓直流電源？
穩壓直流電源是一種能夠提供穩定輸出電壓的直流電源。與交流電源不同，直流電源產生的電流方向始終不變，始終從正極流向負極。穩壓直流電源通過內部的電子元件和電路，確保輸出電壓保持恒定，不受輸入電壓或負載變化的影響。
穩壓直流電源的工作原理基于自動調節和反饋機制。當輸入電壓或負載發生變化時，穩壓電路會自動調節輸出電壓，使其保持恒定。具體來說，當輸入電壓升高或負載變輕時，輸出電壓會相應升高或變輕，此時穩壓電路會感應到這種變化，并自動減小輸出電壓，反之亦然。這種自動調節機制使得穩壓直流電源能夠提供穩定的輸出電壓，滿足各種電子設備的需要。
穩壓直流電源的應用非常廣泛，幾乎所有需要直流電源供電的電子設備都需要用到它。例如，在實驗室中，穩壓直流電源可以用于為各種電子設備和電路提供穩定的電源；在家用電器中，穩壓直流電源可以確保電器正常工作并延長其使用壽命；在工業生產中，穩壓直流電源可以用于控制各種自動化設備和生產線。
總之，穩壓直流電源是一種能夠提供穩定輸出電壓的直流電源設備。它的工作原理基于自動調節和反饋機制，通過調節輸出電壓來保持穩定。廣泛應用于各種需要直流電源供電的電子設備和工業領域。

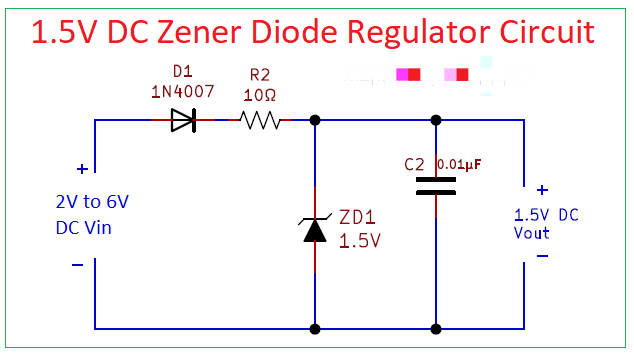

下面分享一個使用齊納二極管的1.5V穩壓直流電源電路設計，以及簡單分析該電路圖的工作原理。
使用齊納二極管的1.5V穩壓直流電源電路設計
獲得穩壓直流電源的成本有效方法是使用齊納二極管作為穩壓器設備。在本文中，使用齊納二極管與橋式整流器一起設計和測試的 1.5v 穩壓直流電源電路。在該電路中，1.5V 齊納二極管用于調節未調節的 6V 直流電源并通過橋式整流器提供 1.5V。
眾所周知，齊納二極管或擊穿二極管是一種 PN 二極管，專門設計用于在反向偏置條件下在擊穿區域工作。取決于 PN 結摻雜水平，當達到某個指定電壓時，該齊納二極管會以反向偏壓進行傳導。這種操作稱為齊納擊穿。
該電路從未穩壓的直流電源提供恒定的穩壓 1.5V 直流電源。這是一個獨立的電源電路，因此通過使用降壓變壓器將直接 230V 市電電源降至 6V AC，然后橋式整流模塊（或橋式形式的四個 1N4007 二極管）將 6V AC 轉換為 6V DC 電源，然后該 DC 電源由電容器 C1 濾波，則 LED1 指示齊納穩壓器電路存在輸入直流，這里二極管 1N4007 用作反向電源保護器件。
1.5V 齊納二極管并聯并反向偏置至未穩壓直流電源。當該齊納二極管的輸入直流電源達到 1.5V 時，就會發生齊納擊穿，并且輸出端僅允許 1.5V。電容器C2充當高頻紋波濾波器。
如果您在直流電源電路中使用齊納二極管，那么您可以直接將齊納二極管連接到反向偏置以獲得所需的穩壓直流電源。在電路中實現齊納二極管之前，我們必須查看最大輸入和輸出電壓以及電流規格。
