運算放大器的應用電路
在整流電路中的應用。

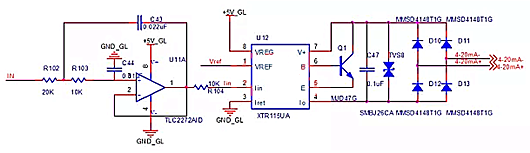

整流電路
上述電路是一個整流電路，將輸入的一定頻率的脈沖整流成固定的電平電壓，再用此電壓控制4-20mA電流的輸出電流。該電路功能類似一些DAC功能的接口。

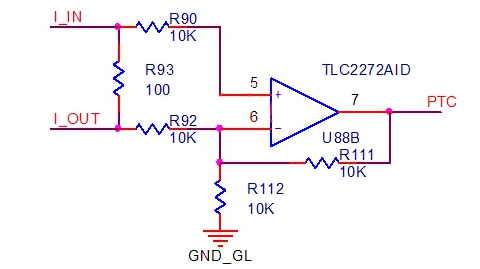

熱電阻測量電路
上圖的電路是典型的熱電阻/電偶的測量電路，其測量思路為：將1-10mA的恒流源加于負載，將會在負載上產生一定的電壓，將該電壓進行有源濾波處理，處理后在進行信號的調整（信號放大或衰減），最后將信號送入ADC接口。
該電路應用時，要注意在輸入端施加保護，可以并TVS，但要注意節電容對測量精度的影響，當然，如果在一些低成本場合，上述電路圖可簡化為如下電路。
電壓跟隨器
在運算放大器的使用中，電壓跟隨器是一種常見的應用電路，該電路的好處是：一是減小負載對信號源的影響；二是提高信號帶負載的能力。
上圖是運用運算放大器實現了電阻分壓的功能，首先用電阻獲得需要輸出的電壓，然后用運放對該電壓進行跟隨，提高其輸出能力。
單電源的應用
在運算放大器的實際使用，我們一般為了保持運放的頻率特性，一般都采用雙電源供電，但有的時候在實際使用，我們只有單電源的情況，也能實現運放的正常工作。

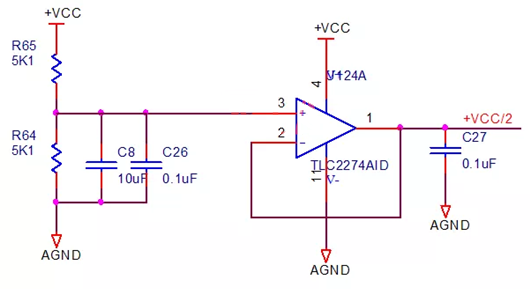

首先我們運用運放跟隨電路，實現一個VCC/2的分壓，電路如下。
當然，如果在要求不是很高的場合，我們可以直接電阻分壓，獲得+VCC/2，但由于電阻分壓的特性所在，其動態的響應速度會非常慢，請謹慎使用。

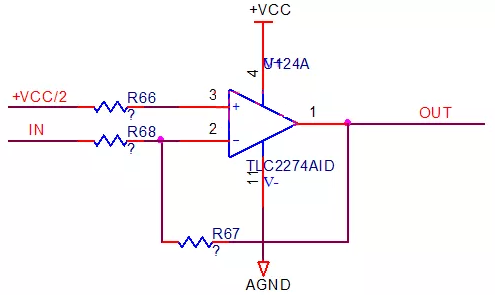

獲得+VCC/2后，我們可以用單電源實現信號放大功能，如下圖：
該電路中 R66=R67//R68， 信號的輸出增益G=-R67/R68 。

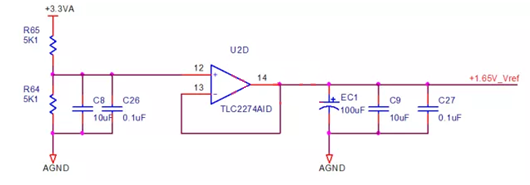

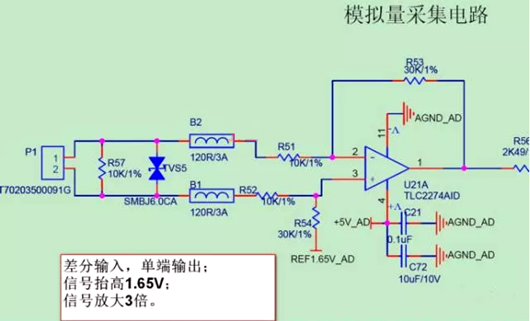

具體應用如下圖：運放為單+5V_AD供電，AD芯片的電壓是3.3V（基準電壓芯片REF3033得到），該3.3V再電阻分壓和經過運放跟隨后得到1.65V，給到運放的同相輸入端。

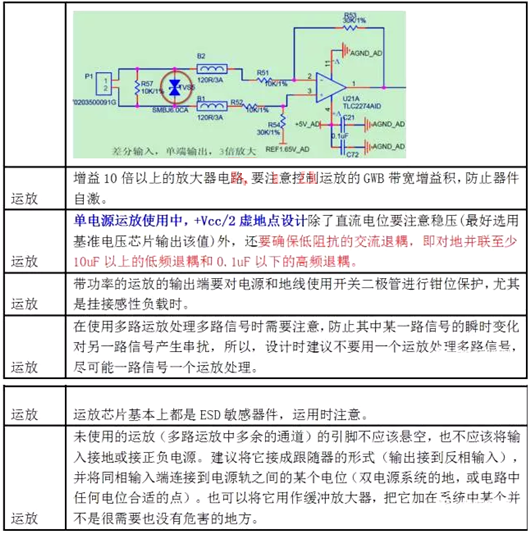

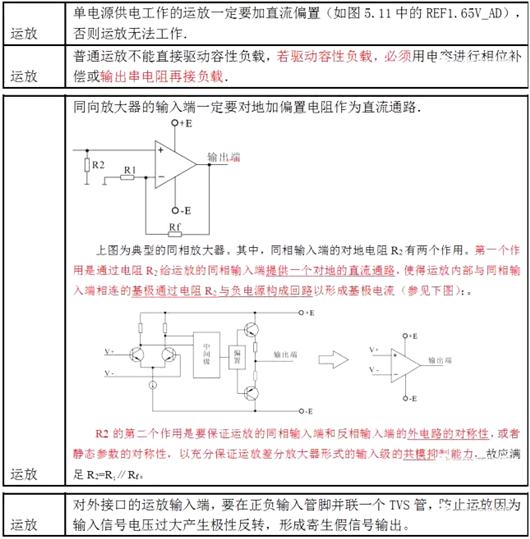

附：運放的應用要點
