在數字電路中使用三極管就可以做開關，但是一般是用于控制小信號。對于大電流，三極管發熱會比較嚴重。
mos管因?yàn)閷?dǎo)通電子非常小，所以特別適合控制大電流的電路。
不會用mos管做開關電路？
方法/步驟
1、三極管有pnp和npn
mos管也有Nmos和Pmos
就像三極管有人偏愛Pnp類型的一樣，
mos管中也有人喜歡用Nmos
原因是 導通電阻小，價格便宜
所以下文，說的mos管都是nmos
mos的導通非常簡單：Vgs大于一個常數，mos管就導通了。至于這個數，是多少？別問我，看手冊。我用IFR540用來講解。
2、從540的文檔資料中可以看到有個圖表，X軸是Vgs的電壓值 可以看到了IRF540的導通電壓最小為4v左右，最大呢，根據圖表來看，Vgs越大，導通電阻越小。那無限大的Vgs不就可以流過無限大的電流嗎？

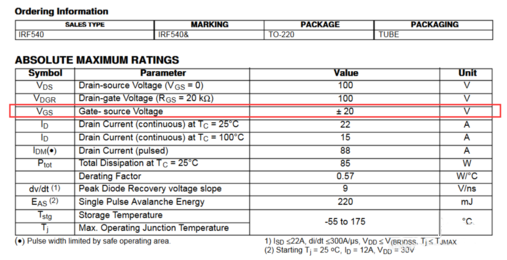

3、這可就錯了。再回頭去看文檔。廠商會告訴你，Vgs的范圍
4、參數大約的確定了，先設計一個最基本的開關電路。
對于單片機的系統來說，電壓一般是5v和3.3v，那根據圖表來說，5V的時候，導通電流可以達到15A，足夠使用。

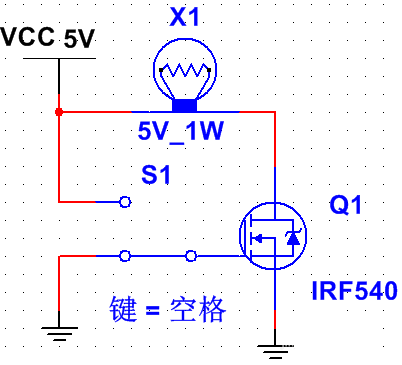

使Vgs=0v，mos管關閉

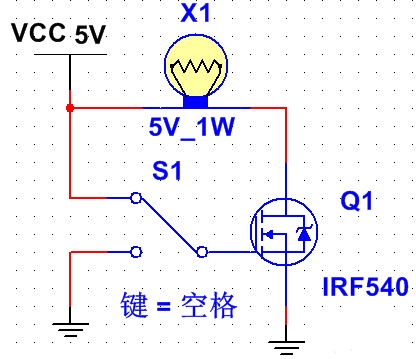

5、Vgs=5v，燈泡點亮，電路導通

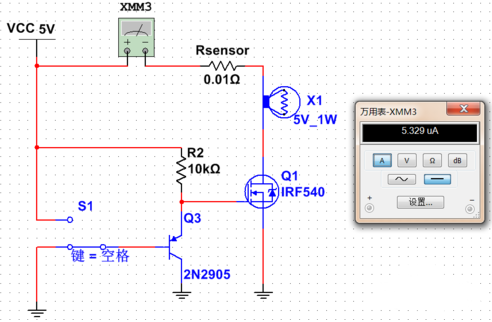

6、但是這電路還不能直接用單片機的io口來驅動。
因?yàn)閷?dǎo)通mos管相當于給MOS寄生電容充電，如果有興趣，可以在mos的G級串一個電流表，看電流的變化。

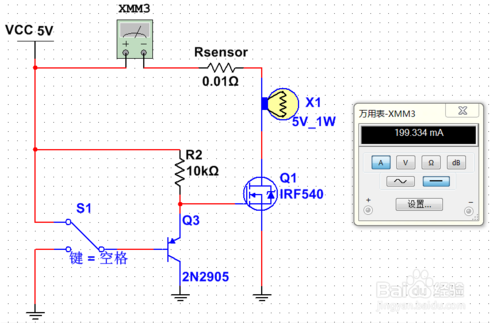

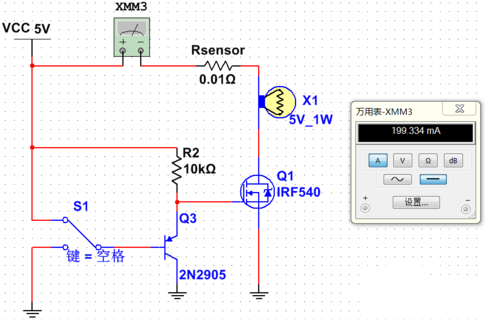

又回到三級管，最好使用三極管來驅動，通過io控制三極管的輸出狀態來間接地控制mos的通斷，避免驅動能力不足，造成難以預知的問題。
7、那，Vgs=5v的時候mos真的導通了嗎？是不是用8v更好？其實可以計算一下

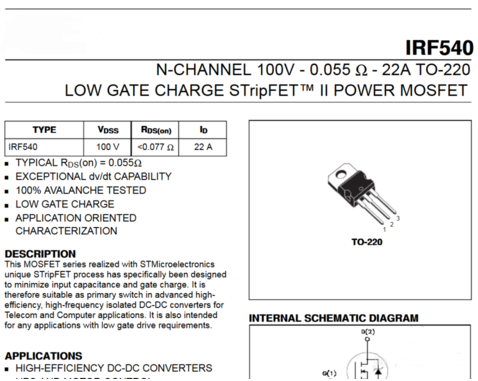

根據說明書可以知道，540的導通電阻77毫歐左右

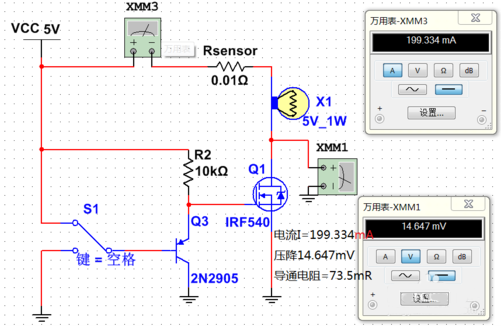

8、那我測量一下導通時候mos的壓降好了。然后根據歐姆定律來計算導通電阻
9、計算結果發現，導通電阻符合文檔中的說明。這個開關電路就算設計完成了。
